Зарядные станции

Страница “Зарядные станции” предназначена для ведения и настройки зарядных станций:

• просмотр текущих станций;
• поиск по таблице;
• добавление новых;
• редактирование/удаление.

Каждая станция привязывается к определенной Точке на карте. Когда уровень заряда робота падает ниже критического, система направляет его в точку, соответствующую свободной зарядной станции.

В списке отображается серийный номер и ориентация, что важно для правильного «подъезда» робота к контактам.

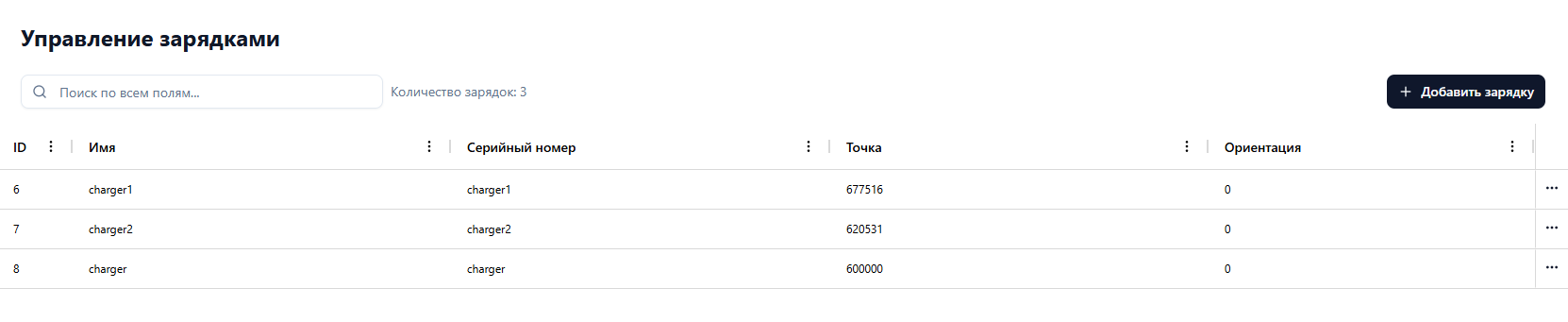

Основные элементы страницы

• Кнопка “Добавить зарядную станцию”.
• Строка поиска.
• Таблица с колонками:
  • ID;
  • Имя;
  • Серийный номер;
  • Карта;
  • Точка;
  • Ориентация;
  • Шаблон;
  • Активный.
• Колонка действий (контекстное меню строки каждой зарядной станции).

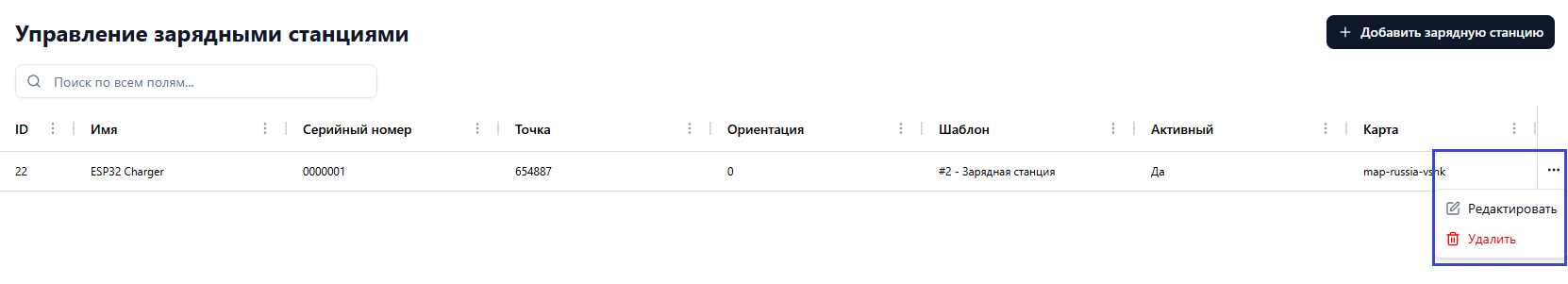

Контекстное меню зарядной станции

Через кнопку действий открывается меню:

• Редактировать;
• Удалить.

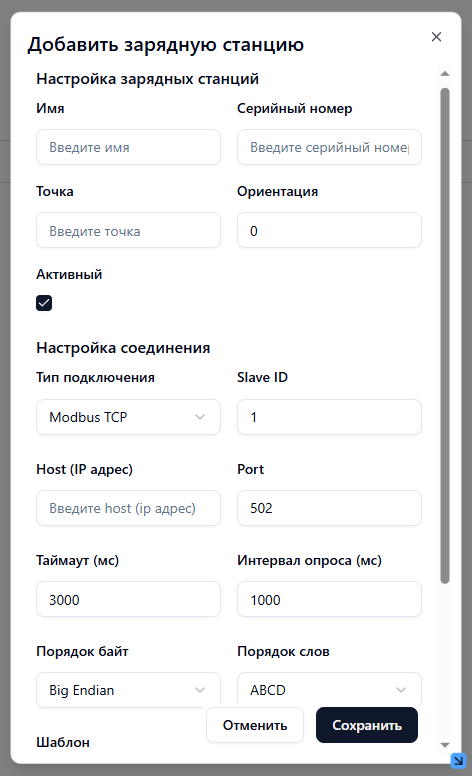

Создание зарядной станции

Окно “Добавить зарядную станцию” по структуре аналогично паллетайзеру:

1. Настройка зарядной станции
   • Имя;
   • Серийный номер;
   • Точка;
   • Ориентация;
   • Активный.
2. Настройка соединения
   • Тип подключения;
   • Slave ID;
   • Host (IP-адрес);
   • Port;
   • Таймаут (мс);
   • Интервал опроса (мс);
   • Порядок байт;
   • Порядок слов.
3. Связи
   • Шаблон (выбор из списка;
   • Карта (выбор из списка.

Кнопки:

• Отменить;
• Сохранить.

В нижнем правом углу кнопка для изменения размера окна.
