Дашборды

Дашборды и аналитика

Раздел «Дашборды» является основным инструментом визуализации работы склада. Здесь отображаются данные о состоянии флота роботов, выполнении миссий, текущих ошибках и производительности оборудования в режиме реального времени.

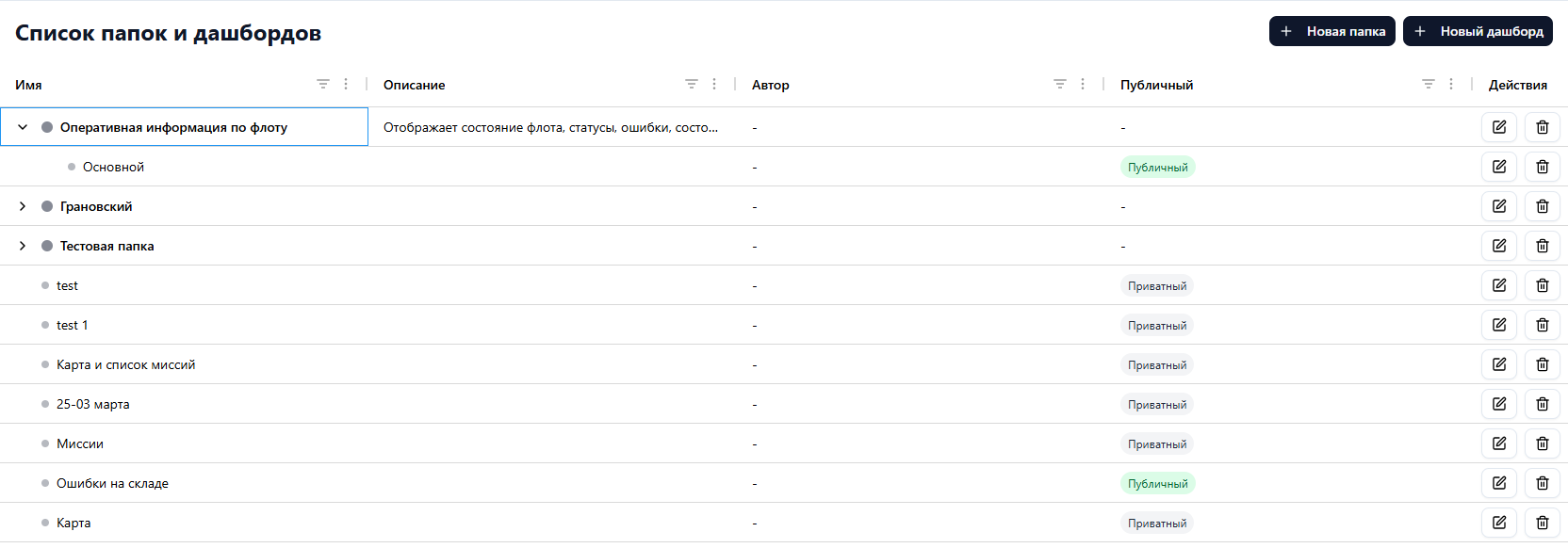

1. Список папок и дашбордов

Интерфейс раздела организован по принципу файловой системы, что позволяет структурировать отчеты по типам задач или отделам.

  • Иерархия: Дашборды могут быть сгруппированы в папки (например, «Оперативная информация по флоту», «Грановский»). Нажмите на стрелку слева от названия папки, чтобы развернуть её содержимое.
  • Поля таблицы:
    • Имя: Название дашборда или папки.
    • Описание: Краткая справка о том, какие данные отображаются внутри (например, «Отображает состояние флота…»).
    • Автор: Учетная запись пользователя, создавшего объект.
    • Публичный: Текущий статус видимости (Публичный — доступен всем пользователям системы, Приватный — только автору).

2. Управление и навигация

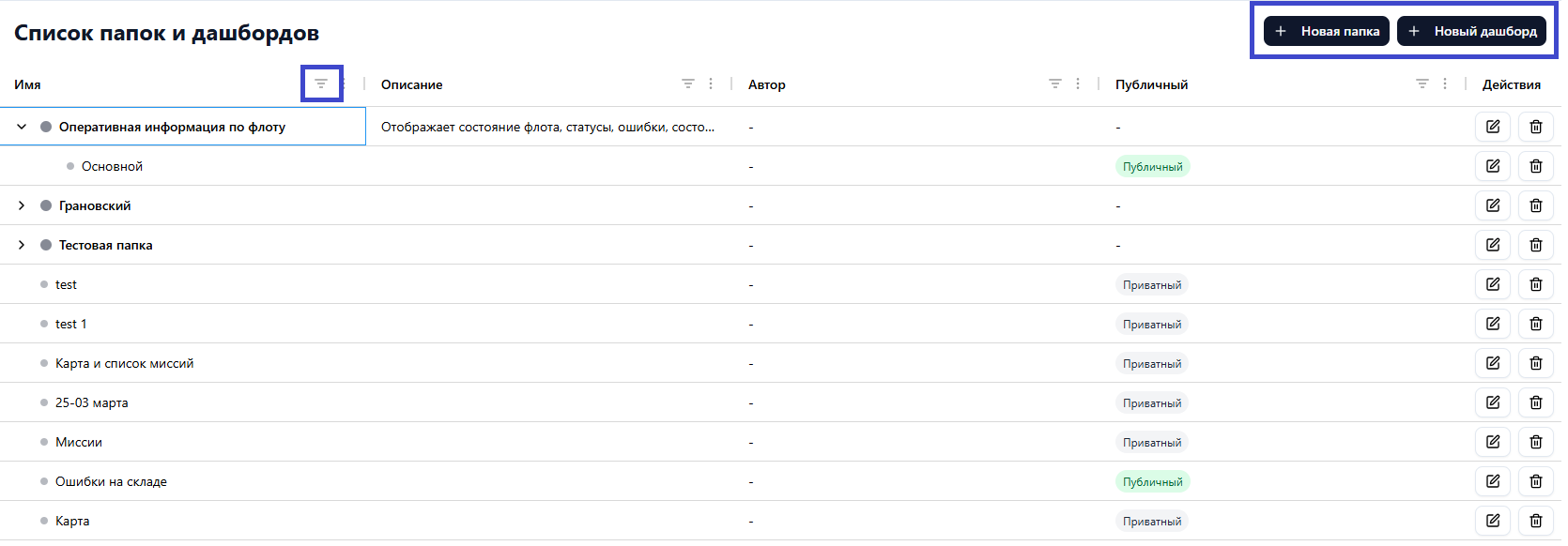

В верхней правой части экрана расположены основные элементы управления:

  • Кнопка «+ Новая папка»: Создает корневую или вложенную директорию для организации рабочего пространства.
  • Кнопка «+ Новый дашборд»: Открывает конструктор для создания новой аналитической панели.
  • Поиск и фильтрация: Каждая колонка (Имя, Автор и т.д.) оснащена иконкой фильтра для быстрого поиска нужного отчета в большом списке.

3. Создание объектов

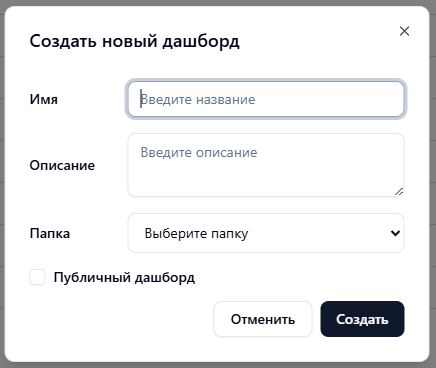

При создании нового дашборда или папки открывается модальное окно, где необходимо заполнить следующие поля:

  • Имя: Обязательное поле для ввода названия.
  • Описание: Позволяет добавить пояснение для других пользователей.
  • Папка: Выбор места расположения (оставьте пустым, если хотите создать объект в корневом каталоге).
  • Чекбокс «Публичный дашборд»: Активируйте, если хотите сделать панель доступной для всех коллег.

4. Редактирование и удаление

В правой части каждой строки (колонна «Действия») доступны две иконки:

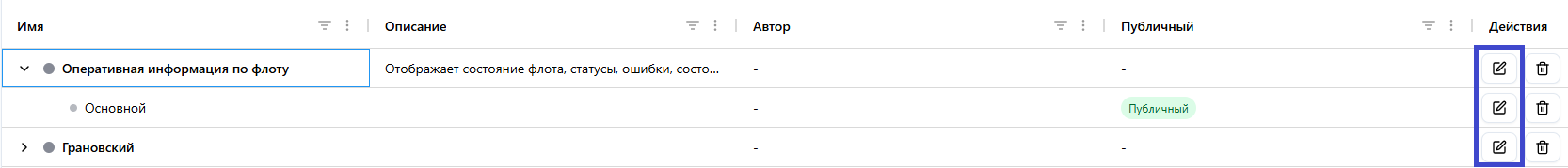

  1. Иконка «Карандаш» (Редактировать): Позволяет изменить название, описание или настройки приватности уже созданного объекта.

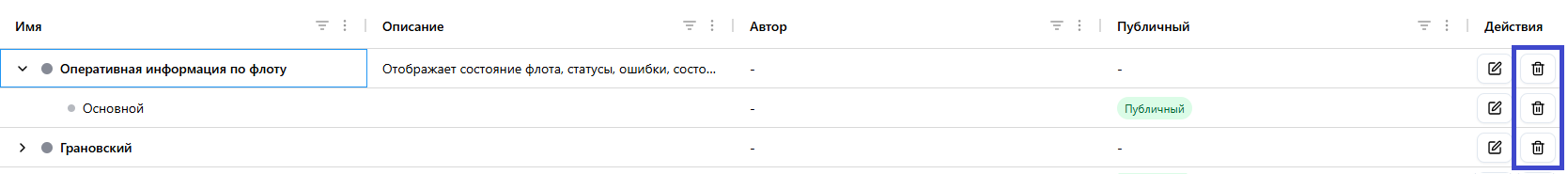

  1. Иконка «Корзина» (Удалить): Безвозвратное удаление дашборда или папки из системы.

{% hint style=“info” %} Важно! При удалении папки могут быть удалены все вложенные в неё дашборды. Будьте внимательны перед подтверждением действия. {% endhint %}

5. Наполнение дашборда виджетами

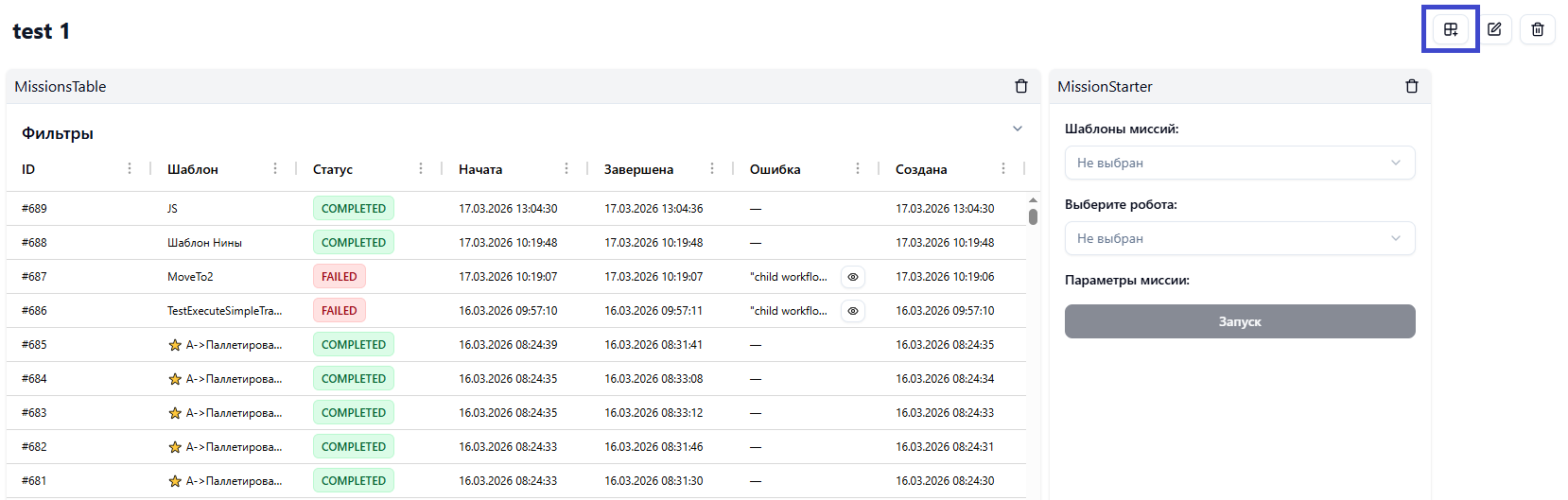

После создания дашборда необходимо наполнить его функциональными блоками (виджетами). Для этого перейдите в режим редактирования дашборда и нажмите кнопку «Добавить виджет» (иконка четырех квадратов в верхнем правом углу).

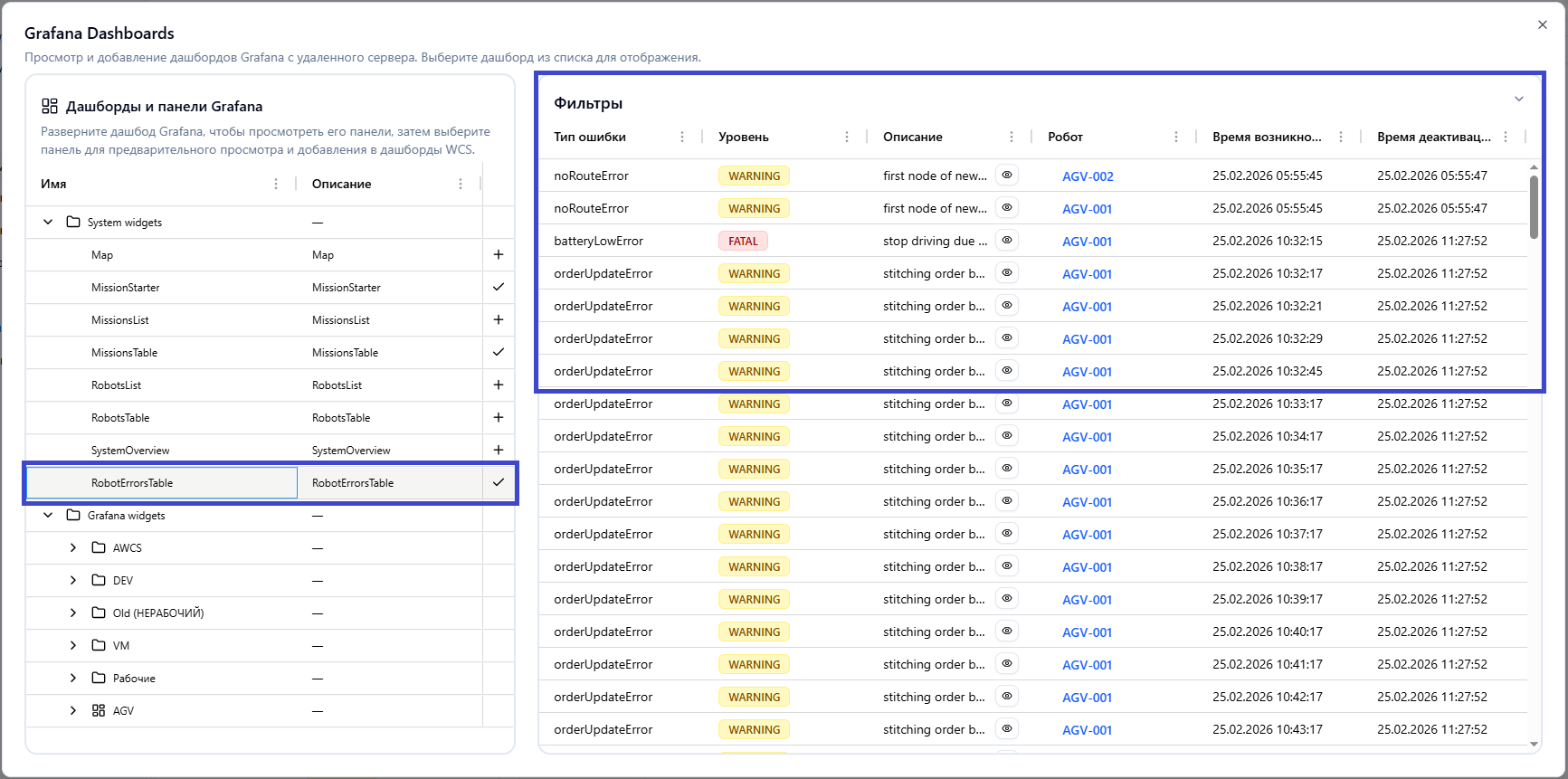

Выбор и предварительный просмотр

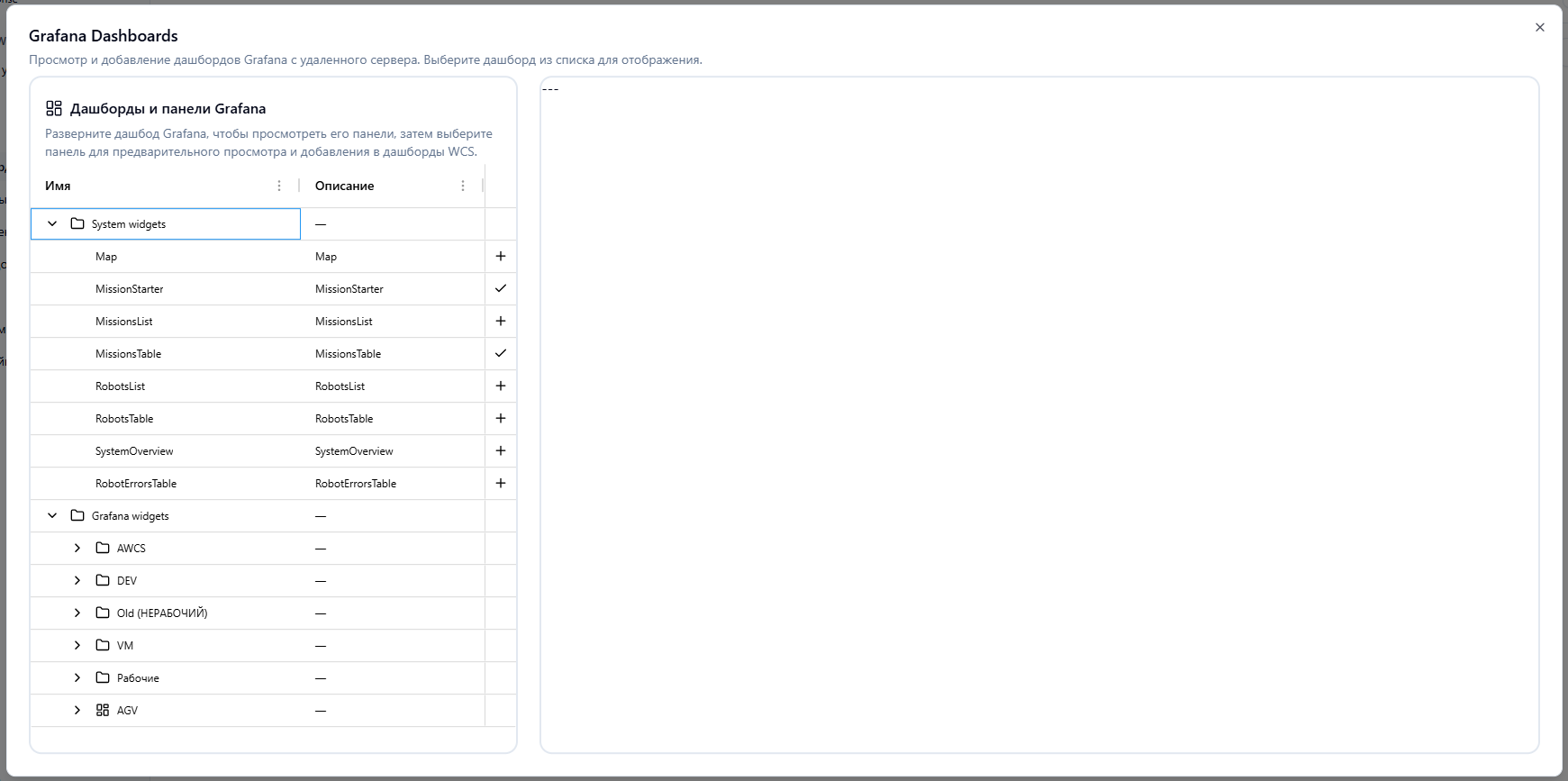

Интерфейс выбора разделен на две части:

  • Левая панель: Список доступных папок и панелей, структурированных по источникам (Системные или Grafana).
  • Правая панель: Окно предварительного просмотра. Вы можете увидеть, как будет выглядеть виджет с реальными данными еще до его добавления на рабочий стол.

Типы доступных виджетов

А. Системные виджеты (System widgets)

Это встроенные инструменты WCS для оперативного управления и мониторинга:

  • Map: Интерактивная карта склада с отображением путей и текущего положения роботов.
  • MissionStarter: Панель быстрого запуска. Позволяет выбрать шаблон миссии, конкретного робота и задать параметры для мгновенной отправки задания.
  • MissionsTable / MissionsList: Табличное и списочное представления текущих миссий.
  • RobotsTable/RobotList: Полный реестр флота в виде таблицы / карточек с отображением деталей по роботам: статуса, уровня заряда батареи, координат и других.
  • RobotsErrorsTable: Табличное представление ошибок по роботам.

Б. Виджеты Grafana (Grafana widgets)

Система позволяет интегрировать профессиональные аналитические панели с удаленного сервера Grafana. На текущий момент доступны графики:

  • Ошибки по роботам (Timeline): Визуализация истории сбоев в виде временной шкалы.
  • Ручной режим: Графики, отображающие время нахождения роботов под управлением оператора.
  • Аварийный режим: Статистика срабатывания систем экстренной остановки.

Вы можете изменить и дополнить состав графиков Grafana.

Процесс добавления

  1. Разверните нужную папку в левом списке.
  2. Нажмите на название виджета для предпросмотра.
  3. Нажмите кнопку «+» рядом с названием, чтобы добавить его на дашборд. Если виджет уже добавлен, рядом с ним появится галочка.
  4. По умолчанию все виджеты добавляются друг под другом.

6. Работа с виджетами на дашборде

Виджеты на рабочем столе являются интерактивными объектами:

  • Изменение размера: Потяните за любую сторону виджета, чтобы увеличить или уменьшить его (сетка дашборда автоматически подстроит соседние элементы).
  • Перемещение (Drag-and-drop): Зажмите заголовок виджета и перетащите его в нужное место.
  • Удаление: Нажмите на иконку «Корзина» в заголовке конкретного виджета, чтобы убрать его с экрана.
  • Локальные фильтры: Внутри таких виджетов, как RobotsTable, RobotsErrorsTable, RobotsList, MissionList, MissiomTable можно использовать встроенные фильтры, которые обеспечивают независимую фильтрацию данных в рамках выбранного виджета.
