Другое

6.1 Назначение

Раздел используется для оборудования общего типа (не роботы/паллетайзеры/зарядки), с аналогичной логикой управления.

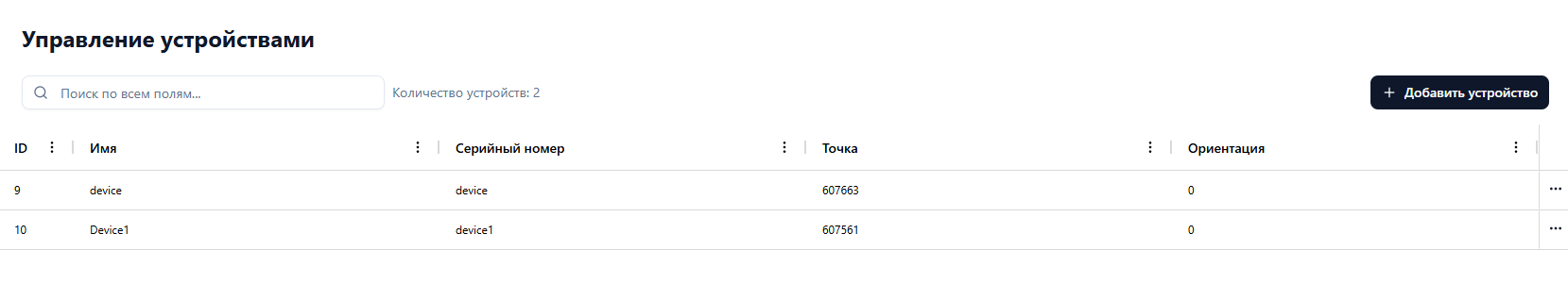

6.2 Основные элементы страницы

• Заголовок Управление устройствами.
• Кнопка Добавить устройство.
• Поле поиска Поиск по всем полям....
• Таблица реестра:
  • ID
  • Имя
  • Серийный номер
  • Карта
  • Точка
  • Ориентация
  • Шаблон
  • Активный

Примечание: в момент обследования список был пуст (Нет данных).

Место для скриншота 14 (страница устройств, пустой список):

• В кадре: сообщение Нет данных и заголовки таблицы.
• Зачем: показать штатное поведение при пустом реестре.

6.3 Форма добавления устройства

Окно Добавить устройство включает:

1. Настройка устройства

• Имя
• Серийный номер
• Точка
• Ориентация
• Активный

2. Настройка соединения

• Тип подключения
• Slave ID
• Host (IP адрес)
• Port
• Таймаут (мс)
• Интервал опроса (мс)
• Порядок байт
• Порядок слов

3. Привязки

• Шаблон
• Карта

Кнопки:

• Отменить
• Сохранить
• Close

Место для скриншота 15 (форма «Добавить устройство»):

• В кадре: вся форма с тремя блоками.
• Зачем: единый шаблон для onboarding новых инженеров.

Раздел для регистрации прочих периферийных устройств, которые не относятся к паллетайзерам или зарядкам, но интегрированы в общую сеть управления.

• Примеры: Датчики, автоматические ворота, конвейерные весы.
• Поля данных: Аналогичны другим разделам (Имя, Серийный номер, Точка привязки).
